Het monteren van een onkruidborstel

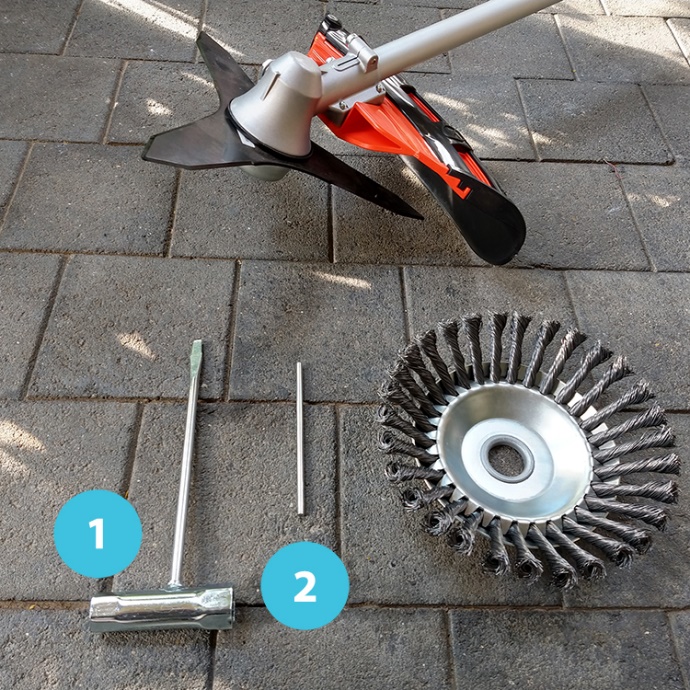

Stap 1 (De juiste gereedschappen)

Voor het demonteren van het slag- of maaimes heeft u 2 stukken gereedschap nodig.

Dit zijn de nr1 combisleutel en nr2 de blokkeerpen.

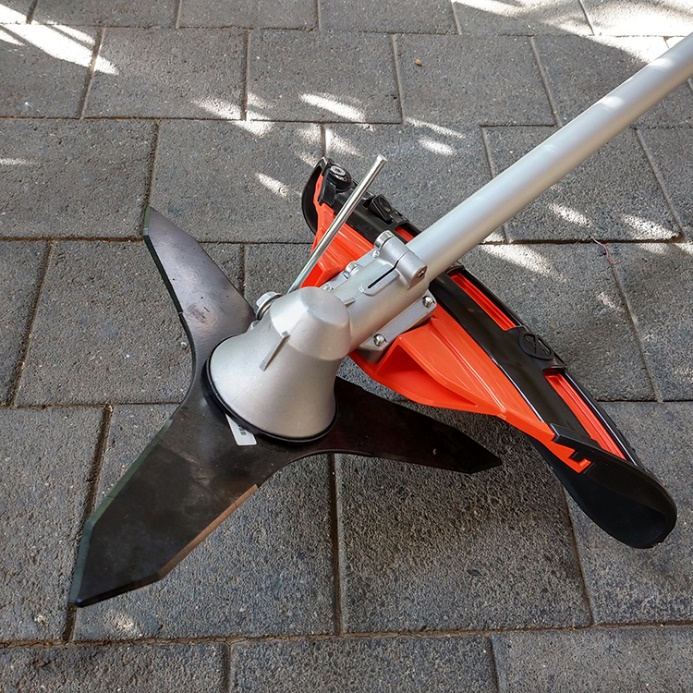

Stap 2 (Het plaatsen van de blokkeerpen)

Plaats de blokkeerpen in de daarvoor bestemde boring in uw haakse overbrenging. In de meeste gevallen gaat dit zoals op de foto’s is afgebeeld.

Er zijn modellen waar de pen van de zijkant wordt geplaatst.

Als u dit juist heeft gedaan, is de als nu geborgd en kan men naar de volgende stap.

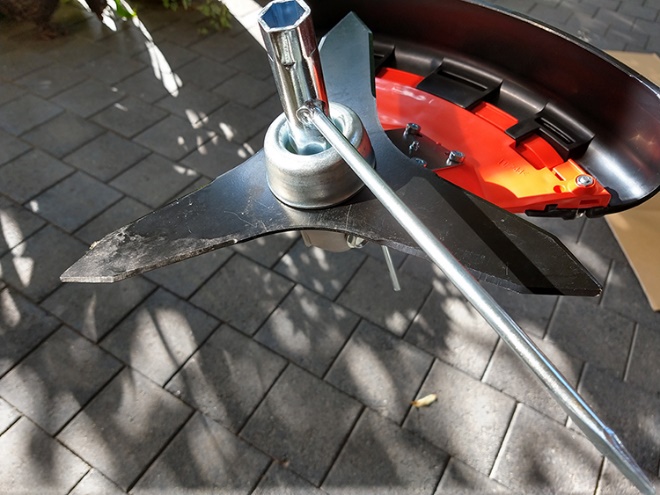

Stap 3 (Het losdraaien van de moer of bout)

Doormiddel van de combisleutel of dopsleutel kunt u de moer lossen en verwijderen. In veel gevallen is dit linksdraaiende schroefdraad. Draai dus met de klok mee om te lossen.

Deze moer heeft u straks wederom nodig om de onkruidborstel te monteren.

Bij veel machines kunt u nu de beschermconus en losse steunschijf verwijderen. Ook de losse steunschijf is naderhand noodzakelijk voor de montage van de onkruidborstel.

Stap 4 (Het maaimes of slagmes verwijderen)

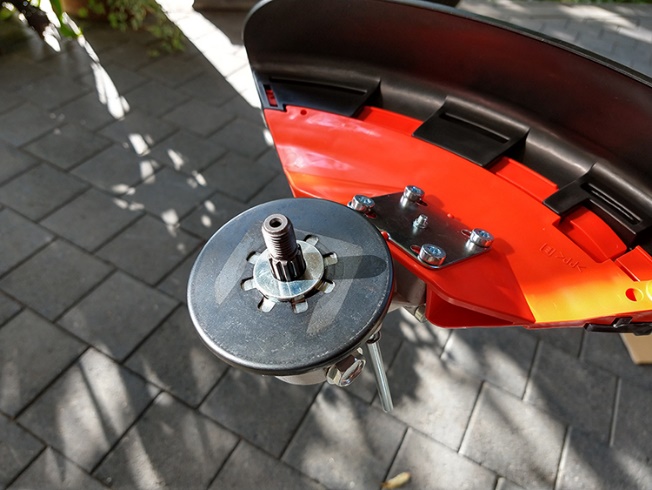

Verwijder nu het maaimes, u ziet nu de vaste steunschijf met centreerring. De centreerring kan 2 diameters hebben (20mm of 25,4mm).

Deze diameter moet overeenkomen met de binnendiameter van de onkruidborstel.

Kloppen beide diameters, dan kunt u door naar stap 5

Stap 5 (Het monteren van de onkruidborstel)

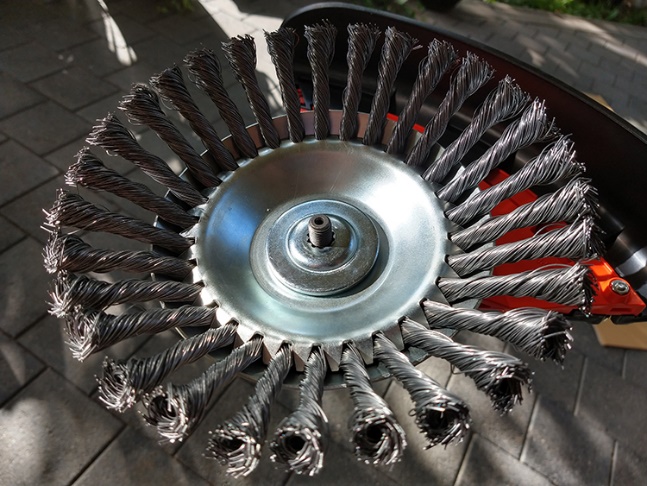

Plaats de onkruidborstel gecentreerd op de vaste steunschijf. Plaats vervolgens de losse steunschijf zoals afgebeeld.

Er blijft nu een ruime hoeveelheid schroefdraad over voor de moer.

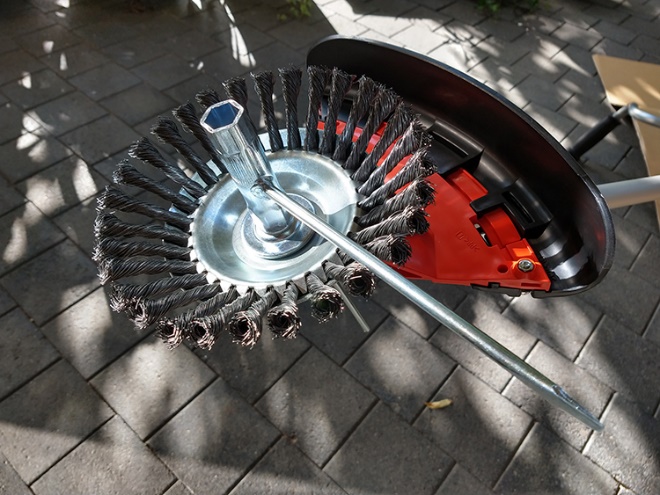

Stap 6 (Het vastdraaien van de moer en het verwijderen van de blokkeerpen)

Plaats de moer en draai deze tegen de klok in vast.

U kunt nu ook de blokkeerpen verwijderen.

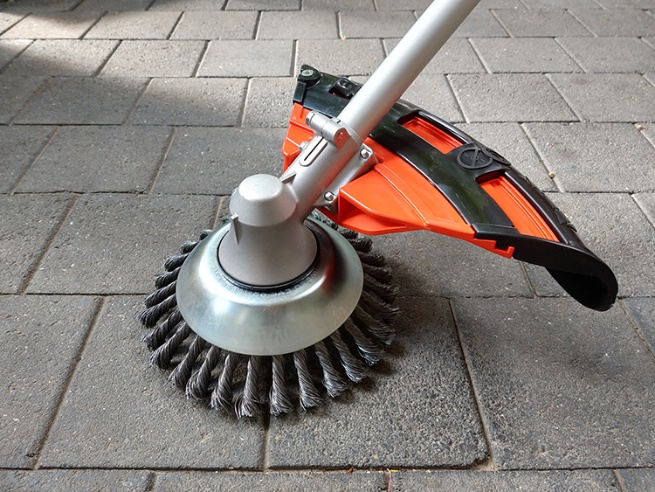

De onkruidborstel zit nu veilig gemonteerd en zal trilling arm draaien.

Stap 7 (Proefloop en persoonlijke bescherming)

Start u machine en laat deze rustig op toeren komen. Bij overmatige trillingen of geluiden de machine uitschakelen en de montage controleren.

Bij het gebruik van bosmaaier raden wij u aan de door de fabrikant opgegeven pbm’s te gebruiken.

Dit zijn minimaal:

  • Veiligheidsbril of gelaatsbescherming van polycarbonaat of mesh
  • Gehoorbescherming
  • Veiligheidsschoenen
